ZGRADARSTVO ENERGIJA ZA GRIJANJE U ZGRADAMA

Sadržaj:

      Predavanje: Zgradarstvo - Energija za grijanje u zgradama

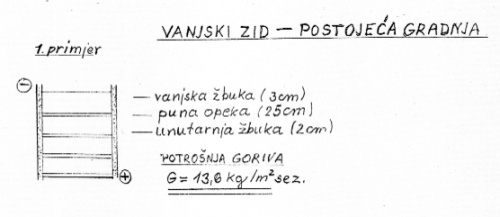

study: Evaluacija troškova grijanja za stambenu zgradu bez i s toplinskom zaštitom

Sektor zgradarstva je najveći pojedinačni potrošač energije i odgovoran je za preko 40% ukupne potrošnje energije.

U sektoru zgradarstva leži i najveći potencijal energetskih ušteda (min. 22% sadašnje energetske potrošnje do 2010. godine)

Potrošnja energije za grijanje prostora i grijani prostor u Danskoj.

Gubici energije kroz zidove u EU 2001. MJ/ m2 (1kWh=3,6MJ)

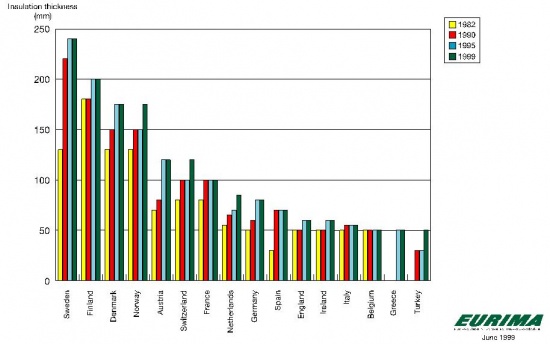

Europsko udruženje proizvođača toplinske izolacije EURIMA u suradnji s internacionalnom tvrtkom ECOFYS napravili su analizu gubitaka toplinske energije kroz pojedine konstrukcije u zgradama EU, te analizu primjenjenih debljina toplinske izolacije na istim konstrukcijama.

Tablica 1. KOEFICIJENTI PROLAZA TOPLINE, k (W/m2 oK)

	VANJSKI ZID	POD	STROP
SVICARSKA	0.4	0.4	0.4
SVEDSKA	0.3	0.3	0.3
NJEMACKA	0.38	0.3	0.38
DANSKA	0.27	0.3	0.2-0.3
ENGLESKA	0.45	0.45	0.25-0.45
USA	0.47	0.58	0.22
HRVATSKA	0.9	0.75	0.8

Građevinske klimatske zone u RH.

Vrijednosti dozvoljenog koef. prolaza topline k (W/m2 oK) prema propisima o toplinskoj zaštiti u RH od 1970. do danas.

• 1970. Pravilnik o tehničkim mjerama i uvjetima za toplinsku zaštitu zgrada

- prvi propis o toplinskoj zaštiti zgrada, određene su najveće dozvoljene vrijednosti koeficijenta prolaza topline k za pojedine građevne
  elemente za određenu klimatsku zonu

• 1980. Norma JUS U.J5.600 toplinska tehnika u građevinarstvu, tehnički uvjeti za projektiranje i građenje zgrada

• 1987. Inovirano izdanje norme JUS.U.J5.600 toplinska tehnika u građevinarstvu, tehnički uvjeti za projektiranje i građenje zgrada

– propisivanjem najvećih specifičnih transmisijskih toplinskih gubitaka zgrade i dopuštenih toplinskih gubitaka

provjetravanjem osigurava se racionalna uporaba toplinske energije

Trenutno važeći propisi o uštedi energije i toplinskoj zaštiti kod zgrada u Hrvatskoj–iz 1987.g. (danas HRN U.J5.600)

Zakon o gradnji (N.N. 175/03 i 100/04) Članak 12. Ušteda energije i toplinska zaštita “Građevina i njezini uređaji za grijanje, hlađenje i provjetravanje moraju biti projektirani i izgrađeni na način da, u odnosu na mjesne klimatske prilike, potrošnja energije prilikom njihovog korištenja bude jednaka propisanoj razini ili niža od nje, a da za osobe koje borave u građevini budu osigurani zadovoljavajući toplinski uvjeti

Novi Tehnički propis o uštedi energije i toplinskoj zaštiti kod zgrada - u izradi

- dio koji se odnosi na uštedu toplinske energije propisivanjem dopuštene godišnje potrošnje toplinske energije za grijanje po m2 grijane površine (omogućena je fleksibilnost kod projektiranja) - dio koji se odnosi na toplinsku zaštitu propisivanjem najvećih dopuštenih vrijednosti koeficijenata prolaza topline za pojedine građevne elemente zgrade propisivanjem dinamičkih toplinskih značajki pojedinih građ. elemenata Pravilnik o olakšicama za održivu gradnju – u izradi

Usklađivanje s europskim zakonodavstvom.

Direktive na ovom području: • 89/106/EEC od 21. 12. 1988. O usklađivanju zakonskih i upravnih propisa država članica o građevnim proizvodima. • 93/76/EEC od 13. 09. 1993. O ograničavanju emisija ugljikovog dioksida kroz učinkovito korištenje energije. • 2002/91/EC od 16. 12. 2002. O energetskoj učinkovitosti zgrada.

PET BITNIH ZAHTJEVA DIREKTIVE 2002/91/EC

-Uspostava općeg okvira za metodologiju proračuna energergetskih karakteristika zgrada

-Primjena minimalnih zahtjeva energetske efikasnosti za nove zgrade

-Primjena minimalnih zahtjeva energetske efikasnosti za postojeće zgrade prilikom većih rekonstrukcija (korisne površine iznad 1000 m2)

-Energetska certifikacija zgrada

-Redovite inspekcija kotlova i sustava za kondicioniranje zraka u zgradama

ENERGETSKI CERTIFIKAT Energetski certifikati za zgrade na tržištu s podacima o godišnjoj potrošnji energije, koji će biti dostupni svim zainteresiranim strankama, trebali bi postati suvremeno sredstvo marketinga koje će pokrenuti tržište i građevinsku industriju prema značajnom povećanju energetske efikasnosti.

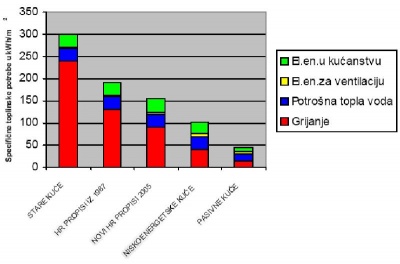

Energetske potrebe kuća u kWh/m2.

OPIS SUSTAVA:

1. UNUTARNJA ŽBUKA (VC 40, GV 10)

2. ZID

3. SOKL PROFIL

4. POLISTIREN PLOČA

5. PRIČVRSNICA

6. KUTNI PROFIL S MREŽICOM

7. SAMOTERM® / SAMOTERM® GLET

8. ARMIRAJUCA STAKLENA MREŽICA SM-28F

9. IMPREGNACIJA I ZAVRŠNO DEKORATIVNE ŽBUKE

OPIS SUSTAVA:

1 UNUTARNJA ŽBUKA (VC 40, GV 10)

2 ZID

3 SOKL PROFIL

4 LAMELE KAMENE VUNE

5 KUTNI PROFIL S MREŽICOM

6 SAMOTERM®

7 ARMIRAJUCA STAKLENA MREŽICA SM-28F

8 IMPREGNACIJA I ZAVRŠNO DEKORATIVNE ŽBUKE

Izolacija potkrovlja

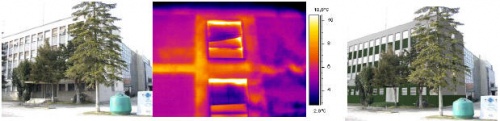

POSLOVNA ZGRADA HEP ELEKTRA KOPRIVNICA (Sanacija vanjske ovojnice zgrade) prije 240 kWh/m2......sada 70 kWh/m2 (Energetski institut Hrvoje Požar, Odjel za obnovljive izvore energije i energetsku efikasnost, Željka Hrs Borković, dipl.ing.arh.)

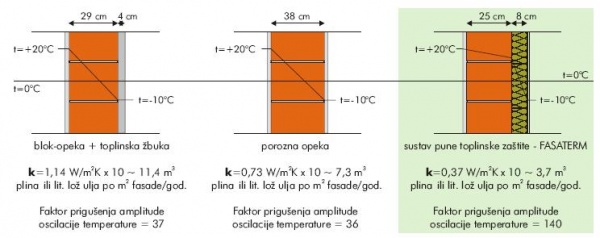

Toplinska izolacija je važan faktor za postizanju energetske efikasnosti u zgradarstvu. Osim ušteda zbog manje potrošnje goriva te vezano s tim i manje emisije plinova u okoliš, toplinskom izolacijom se još postiže ugodna i ujednačena klima stanovanja (bolja kvaliteta života), rješava se plijesni, povećava se trajnost konstrukcija, sprečava se kondenzacija u unutrašnjosti i međupodručjima, smanjuju se dilatacije građevinskih elemenata i pukotina.
